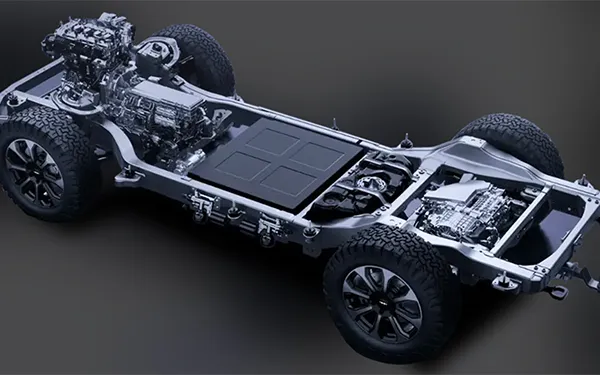

BOF için Hidroformlu Şasi Rayları ve Travers
Arazi ve ağır yük uygulamalarında gövde-şasi sistemleri için hidroform şasi bileşenleri
Gövde-şasi sistemlerinde, araç yükü bağımsız bir şasi tarafından taşınır. Hidroform şasi rayları ve traversler, çekirdek yapıyı oluşturur ve arazi kullanımı ve kargo taşımacılığı gibi ağır yükleri ve zorlu koşulları kaldıracak şekilde tasarlanmıştır. Bu hidroform bileşenler, ağır yükler ve zorlu koşullar altında çalışırken bile güçlü ve güvenilir kalacak şekilde tasarlanmıştır.
- Boru çapı Ø45–Ø160 mm
- Uzunluk 2400 mm'ye kadar
- Duvar kalınlığı 1.8–7.5 mm
Çekirdek Dizayn
- Bölüm dizaynı: Azaltılmış ağırlıkla yüksek yük kapasitesi
Hidroform şasi rayları, geleneksel açık kesitli raylara göre çok daha yüksek burulma ve eğilme dayanımı sunarak burulma rijitliğini %40'ın üzerinde ve eğilme dayanımını %35'in üzerinde artırır. Yük farklılıklarına bağlı olarak değişken kesitler kullanılabilir ve dayanımdan ödün vermeden %20'nin üzerinde ağırlık azaltımı sağlanabilir. - Ray-travers bağlantısı: Azaltılmış gerilim yoğunlaşması
Raylar ve travers hidroformlama ile şekillendirilir ve yalnızca gerekli yerlerde kaynaklanır. Bu sayede çerçeve, bağlantı noktalarında gerilim yoğunlaşması oluşturmadan, engebeli yollarda ve burulma altında güçlü kalır.

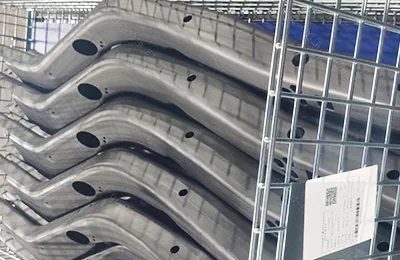

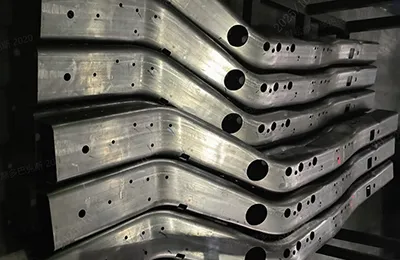

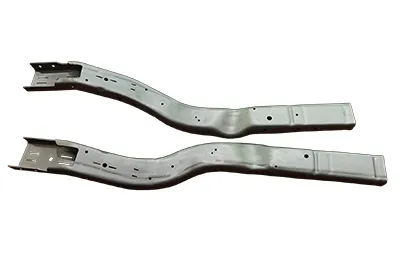

Örnekler
Üretim Avantajları
- Yüksek yük taşıma kapasitesi
Geleneksel şasi raylarına kıyasla, hidroform şasi rayları burulmaya ve eğilmeye karşı daha dayanıklıdır. Bu durum 50 tonun üzerindeki kamyonlar ve ağır burulma yüklerine maruz kalan arazi araçları için uygundur. - Maliyet avantajlarıyla ağırlık azaltma
Geleneksel şasi raylarına kıyasla %15-25 oranında ağırlığın azaltılması, yakıt tüketimini ve malzeme maliyetlerinin düşürülmesine yardımcı olur. - Uzun Servis
Kaynak noktalarının %60'tan fazla azaltılması ve ilave bilye püskürtme işlemi sayesinde, ömrünü %25-30 oranında artırılarak 10 yıla veya 1 milyon kilometreye kadar dayanıklılık gereksinimleri karşılanmaktadır. - Kolay özelleştirme
Ayrılmış montaj noktaları, inşaat araçları ve karavanlar gibi özel amaçlı araçlara daha kolay uyum sağlayarak, montajdan sonra ek işlemeye olan ihtiyacı azaltır.
Üretim Kapasiteleri Production Capabilities
- Dört adet 5.000 tonluk hidroformlama hattı, şasi raylarına ayrılmıştır ve tam otomatik üretimi desteklemek ve verimliliği %99'un üzerinde tutmak için MES ve akıllı depolama ile birlikte çalışmaktadır.
- Kendi geliştirdiğimiz 168# büyük çaplı boru bükme makinası, ağır hizmet tipi çerçeve bileşenlerinin hassas ön şekillendirilmesini desteklemektedir.
- Özel 5.000 tonluk hidroform presleri, büyük BOF çerçeveleri için yeterli şekillendirme basıncı ve sıkıştırma kuvveti sağlamaktadır. Referans yüzey düzlüğü ≤0,15 mm içinde kontrol edilirken, profil ve şekillendirme toleransları ±0,5 mm içinde tutulmaktadır.
- Kendi bünyemizde bulunan 32 eksen lazer kesim sistemleri, tüm özelliklerin tek bir kurulumda kesilmesine olanak tanıyarak konumlandırma hatalarını azaltır ve genel doğruluğu artırır.
- Üretim sırasında her parçanın boyut gereksinimlerine göre kontrol edilmesi için hat içi lazer tarama sistemleri kullanılmaktadır.
Uygulama Alanları
- Ağır yük kamyonları, örneğin çekici üniteler ve damperli kamyonlar gibi, şasinin her gün çok yüksek yükleri çatlamadan veya zamanla sertliğini kaybetmeden taşıması gereken araçlar
- Arazi araçları, örneğin pikaplar ve özel arazi modelleri gibi, sürekli olarak kıvrımlı ve engebeli araziye maruz kalan ve kolayca deforme olmayacak bir şasiye ihtiyaç duyan araçlar
- Özel amaçlı araçlar, örneğin inşaat kamyonları, kurtarma araçları veya karavan şasileri gibi, hem yük kapasitesinin hem de özelleştirme esnekliğinin gerçekten önemli olduğu araçlar
- Askeri araçlar, arazi taşımacılığından zırhlı platformlara kadar, zorlu ortamlarda ve zorlu çalışma koşullarında güvenilir kalacak şekilde tasarlanmıştır.
