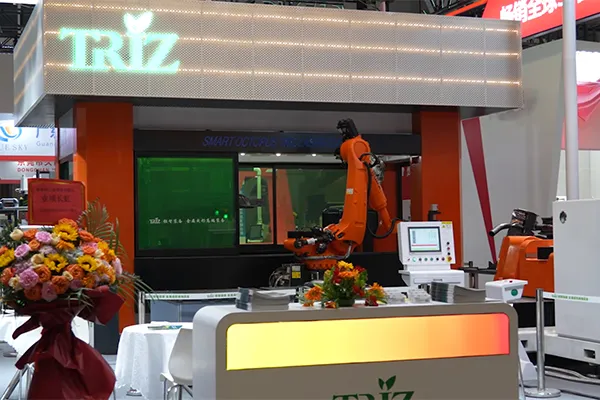

16 Eksenli Çift İstasyonlu 3D Lazer Kesim Makinası
İki 6 eksenli lazer kesim kafası ve dört döner eksenden oluşan robotik 3D lazer işleme sistemi
16 eksenli çift istasyonlu 3D lazer kesim makinaları, düzensiz borular, otomotiv gövde bileşenleri, sıcak şekillendirilmiş çelik parçalar ve şekillendirilmiş metal profiller de dahil olmak üzere karmaşık metal parçaların yüksek hassasiyetli işlenmesi için tasarlanmıştır. Koordineli çok eksenli hareket ve iki bağımsız lazer kesim kafası, farklı parçaların eş zamanlı olarak işlenmesine olanak tanıyarak, doğruluktan ödün vermeden verimliliği artırır. Kullanıcı dostu kontroller ve yükseltilmiş kesim parametre kütüphanesi, kesim yollarının ayarlanmasını ve değiştirilmesini kolaylaştırırken, çift istasyonlu, çok eksenli düzen, genel üretim kapasitesini önemli ölçüde artırmaya yardımcı olur.
| Spesifikasyonlar | ||||||||||||||||
| Gezinme | 2950 mm | 2950 mm | 1380 mm | 1380 mm | 730 mm | 730 mm | ±180° | ±180° | ±180 | ±180° | ±135 | ±135° | NX360° | NX360° | ±10 mm | ±10 mm |
| Maksimum Hız | 120 m/min | 120 m/min | 80 m/min | 80 m/min | 120 m/min | 120 m/min | 120RPM | 120RPM | 120RPM | 120RPM | 120RPM | 120RPM | 120RPM | 120RPM | 20 m/min | 20 m/min |
| Maksimum ivme | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 25 rad/s2 | 25 rad/s2 | 25 rad/s2 | 25 rad/s2 | 125 rad/s2 | 125 rad/s2 | 125 rad/s2 | 125 rad/s2 | 10 m/s² | 10 m/s² |
| Tekrarlama | ±0.025 mm | ±0.025 mm | ±0.015 mm | ±0.015 mm | ±0.015 mm | ±0.015 mm | ±0.01° | ±0.01° | ±0.01° | ±0.01° | ±0.01° | ±0.01° | ±0.01° | ±0.01° | ±0.025 mm | ±0.025 mm |
| Motor gücü | 5 kW | 5 kW | 5.5 kW | 5.5 kW | 5.5 kW | 5.5 kW | 0.62 kW | 0.62 kW | 0.62 kW | 0.62 kW | 0.37 kW | 0.37 kW | 0.75 kW | 0.75 kW | 0.2 kW | 0.2 kW |
| Lazer gücü | 6000 W | |||||||||||||||
| Maksimum fikture yükü | 100 kg (Not: Fikstürün ağırlık merkezi, eksen merkezinden 200 mm uzaklıkta.) | |||||||||||||||
| Boyutlar (U × G × Y) | 6800×4300×5200 mm | |||||||||||||||
| Toplam ağırlık | Yaklaşık. 30 Ton | |||||||||||||||
3D lazer kesim çözümleri, otomotiv üretimi, havacılık, demiryolu araçları, tıbbi cihazlar ve sac metal imalatı gibi sektörlerde karbon çeliği, paslanmaz çelik, titanyum alaşımları ve alüminyum alaşımlarının hassas işlenmesinde yaygın olarak kullanılmaktadır.

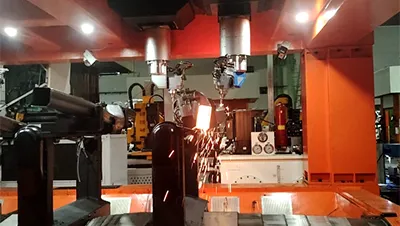

Düzensiz boru şeklindeki parçalar
Otomotiv şasi bileşenleri, motosiklet şasileri, otomotiv egzoz sistemleri ve fitness ekipmanları.

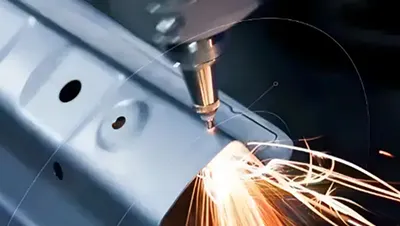

Damgalı gövde ve kapak parçaları
Otomotiv gövde panelleri, kalıp örnekleri, araç kabinleri ve yeni enerji araç bileşenleri.

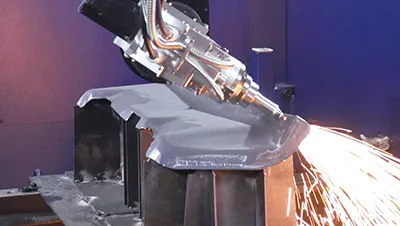

Sıcak şekillendirilmiş çelik bileşenler
Çatı traversleri, alt gövde yapıları, yan takviye panelleri (A, B ve C sütunları) ve ön bölme panelleri.
Bağımsız Çift Yönlü İşleme

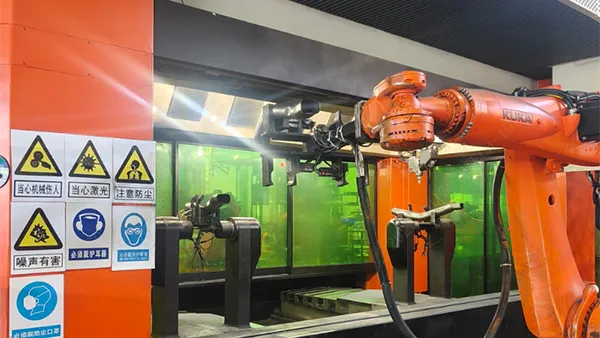

Birçok 5 eksen 3D lazer sistemi, genellikle düzensiz boruların kesme işlemini tamamlamak için yeniden sıkıştırılmasını gerektiren tek bir kesme kafasına ihtiyaç duyar. Bu ekstra işlem, doğruluğu etkileyebilir. 16 eksen konfigürasyon ve dört harici döner eksenle birleştirilmiş iki bağımsız kesme kafası, karmaşık parçaların tek bir kurulumda işlenmesine olanak tanır. Kesme işleminin tek bir kurulumda tamamlanmasıyla, konumlandırma hataları azalır ve kesme doğruluğu stabil ve tutarlı kalır.
Yüksek Hızlı Çift Yönlü Takip Kontrolü

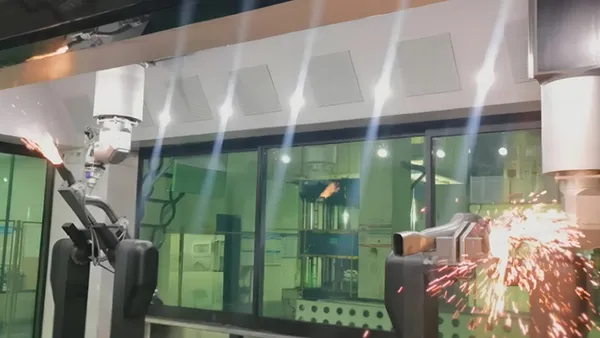

Lazer kesim sırasında, kesme kafasıyla malzeme arasındaki mesafenin sabit kalması gerekir. Yüzey yüksekliği değişirse, kesme kafasının da buna göre hareket etmesi gerekir, aksi takdirde kesim kalitesi etkilenir. Bu sistem, kesme kafalarının yüzey değiştikçe konumlarını anında ayarlamasına olanak tanıyan ve işlem boyunca kesim aralığını sabit tutan FANUC yüksek hızlı takip kontrolünü (HSP) kullanır.
Verimli programlama

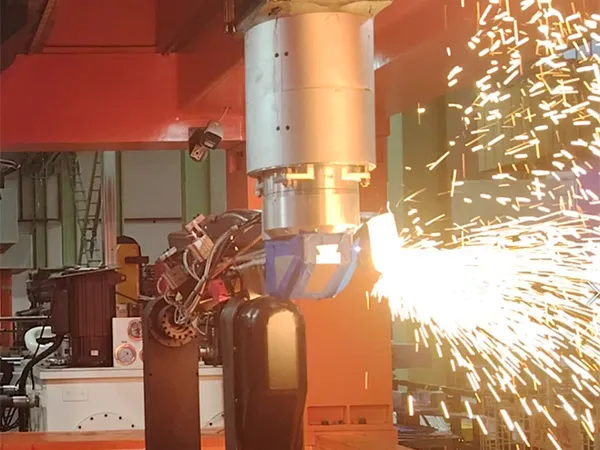

- Lazer kesim merkezi ve iş parçasının gerçek konumu, yazılımda 1:1 oranında yansıtılır. Programlama ve test işlemleri, fikstürün tamamlanmasını beklemeden veya kurulum sırasında zaman alan üç noktalı konumlandırma işlemlerinden geçmeden daha erken başlayabilir.
- Tam otomatik yön optimizasyonu, 5 eksen programlama sürecine entegre edilerek çarpışma riskleri ve eksen limit kısıtlamaları ele alınırken programlama karmaşıklığı azaltır ve verimlilği artırır.
- Hareket simülasyonu, kesme kafası, fikstürler ve ilgili bileşenlerin hareketini kaydeden uzamsal tarama hacimleri oluşturur. Girişim bölgeleri daha kolay belirlenebilir ve bu da işleme için gereken gerçek çalışma alanına daha iyi uyan fikstür tasarımlarını destekler.
Bağımsız çift yönlü işlem ayarları

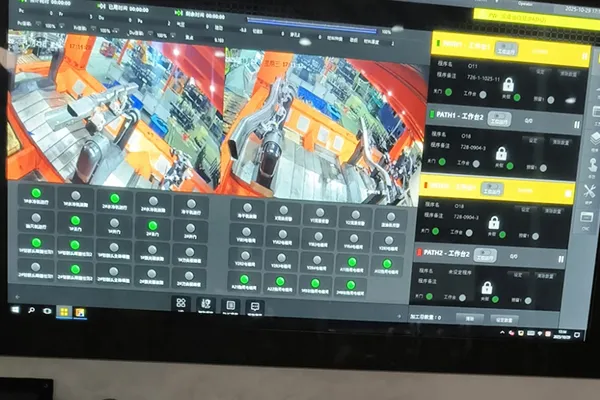

Çift kanallı kontrol, her kesme yolunun bağımsız olarak ayarlanmasına olanak tanır ve kanal başına 30'a kadar parametre seti ile koşullar değiştiğinde işlem ayarlamalarını çok daha kolay hale getirir. Güç dalga formu kontrolü, köşelerde çapak oluşumunu önlemeye ve aşırı ısınma riskini azaltmaya yardımcı olarak karmaşık şekillerde kalitenin tutarlı kalmasını sağlar. İşlem seviyeleri 1 ile 10 arasında ayarlanabilir; daha yüksek seviyeler hassasiyete odaklanırken, daha düşük seviyeler daha hızlı kesme hızlarına olanak tanır. Aynı boruya farklı işlem seviyeleri de uygulanabilir, böylece hız ve hassasiyet, özel kesme gereksinimlerine göre dengelenebilir.
Verimli çift istasyonlu otomatik işleme

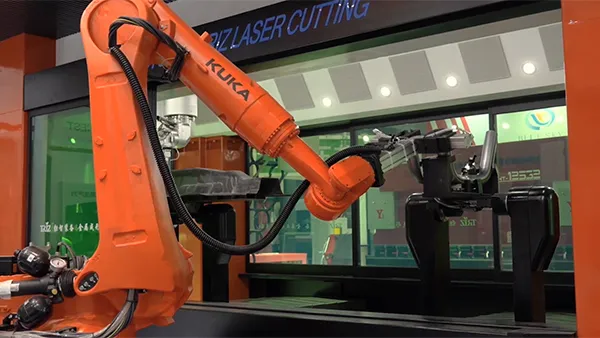

Çift istasyonlu robotik yükleme ve boşaltma, sistemin sürekli çalışmasını sağlayarak manuel işlemleri azaltır ve yükleme süresini kısaltır.
