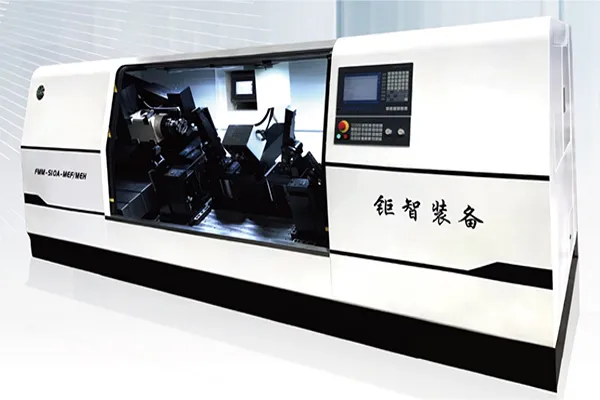

Otomotiv Alt Şasi Bileşenleri & Şasi Parçaları için CNC Freze Makinası
CNC Freze Makinası otomotiv alt şasisi ve şasi parçaları için yüksek hassasiyetli çerçeve yapıları yapmaktadır. Freze makinaları, istikrarlı kesme performansı sağlamak için BT50 yüksek güçlü iş mili ve rijit çapraz kızaklı kılavuz ray tasarımı kullanır. Frezeleme ilerlemesi, orijinal Rexroth servo motorlarına sahip bir Bosch Rexroth MTX mikro CNC sistemi tarafından kontrol edilirken, FAGOR yüksek hassasiyetli lineer enkoderler doğru konum kontrolü için kapalı döngü geri besleme sağlar. Freze pim yüzeyleri, dört adet Panasonic HG1 lazer yer değiştirme sensörü kullanılarak izlenir ve ölçülen veriler, gerekli ışın ve eğim açılarını hesaplamak için PLC tarafından işlenir. Otomatik yağlama sistemi, hareketli parçaların uygun şekilde yağlanmasını sağlarken, otomatik talaş kaldırma sistemi de çalışma sırasında işleme alanını temiz tutar.
| Maddeler | Spesifikasyonlar |
| Tüm boyutlar (U × G × Y) | 4050 (Talaş konveyörü hariç) × 1750 × 1650 mm |
| Toplam güç | 30 kW |
| Çalışma voltajı | Üç aşama, İki telli, 380 V ±5% |
| Pönomatik hidrolik sıkıştırma gücü | > 20kN |
| Sol ön parmak açısı | 0.13° ±0.1° |
| Sağ ön parmak açısı | 0.13° ±0.1° |
| Sol Kamber Açısı | 1.09° ±0.3° |
| Sağ kamber açısı | 1.09° ±0.3° |

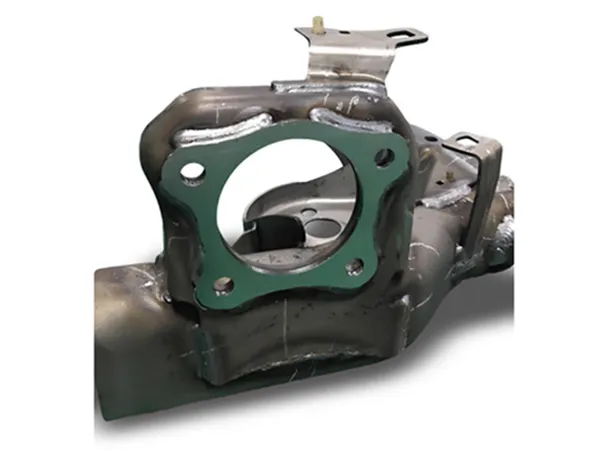

- İşleme başlamadan önce, CNC freze makinası parçada ne kadar malzeme kaldığını kontrol eder ve yalnızca gerekli boyutları karşılamak için gereken miktarı çıkarır.
- İşlem tamamlandıktan sonra, uç yüzey otomatik olarak eğim açısı ve pah açısı açısından kontrol edilir. Kontrol verileri saklanır ve parçalar yalnızca kontrolü geçtikten sonra işaretlenir.
- Frezelenmiş uç yüzeydeki pah ve eğim açıları, ±3°'lik bir ayar aralığıyla servo motor kontrolüyle ayarlanabilir.
- CNC kontrollü servo beslemeler, işlenmiş yüzeyde besleme pozisyonunun kolay ve hassas bir şekilde ayarlanmasını sağlar.
- 25° eğimli tabla, talaş konveyörüyle birlikte otomatik talaşın temizlenmesini sağlar ve işleme alanını temiz tutar.
- Pönomatik-hidrolik sıkıştırma sistemi
- Kendinden kilitleme sistemli CNC döner tabla
- Otomatik yağlama sistemi (rezervuar tipi)
- Rijit kayar masa ve tahrik tertibatı
- Lazer yer değiştirme ölçme sistemi
- Otomatik talaş temizleme sistemi

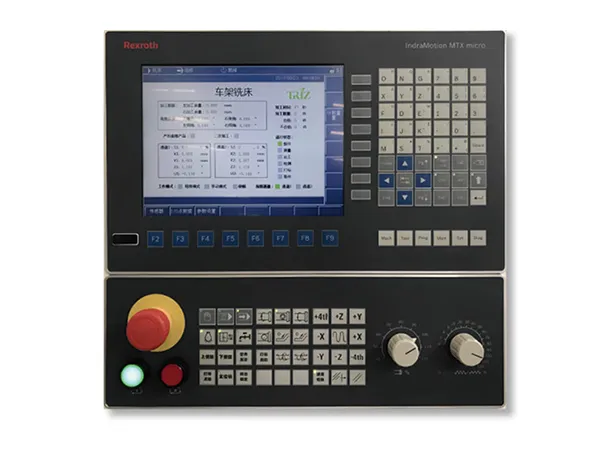

- MTX mikro kontrol sistemi (servo sürücüleri, HMI, ve sızdırmazlık korumasını içerir)

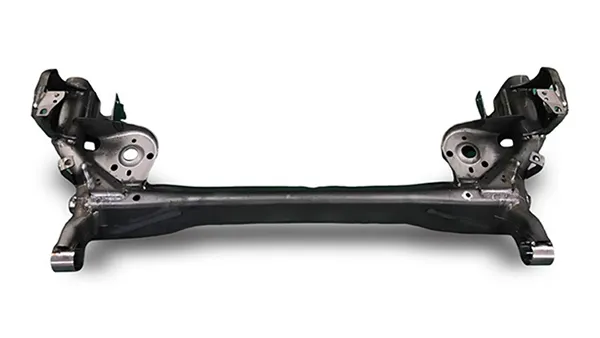

Otomotiv geri alt şasi makinası
Geri alt şasiler, bir aracın en önemli yapısal parçalarından biridir ve bunların doğruluğu, yol tutuşu, güvenlik ve dayanıklılık üzerinde doğrudan bir etkiye sahiptir. CNC freze makinaları genellikle yüzeyleri ve montaj noktalarını işlemek için kullanılır. Böylece alt şasi diğer şasi bileşenleriyle doğru şekilde uyum sağlar ve araç montajı sırasında tutarlı boyutları korur.
